垂直螺旋机结构及其工作原理

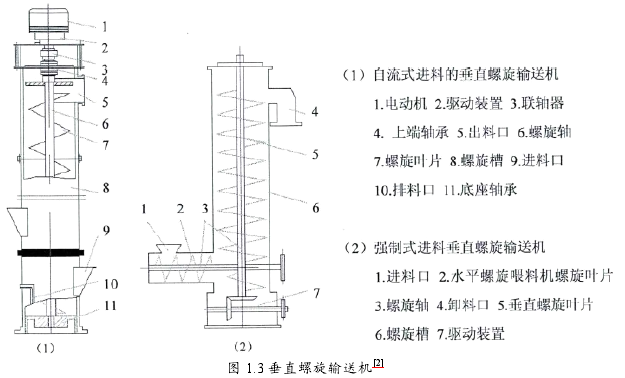

        宏源机械公司生产的垂直螺旋输送机由垂直螺旋主体、下端进料口、料槽、轴承、上端出料口、以及驱动装置六部分共同组成的垂直螺旋输送机如图1.3所示。垂直螺旋输送机的驱动形式可根据实际情况选用顶部驱动、底部驱动或双向驱动。垂直螺旋输送机的正常工作必须保证其对物料颗粒的做功大于物料自重和物料在机壳内的摩擦阻力所作的功。

        垂直螺旋输送机的工作原理是:当物料经由加料口载入后，在高速旋转的螺旋叶片的推动下，产生较大的离心力，并且这种离心力与转速的大小成正相关。当离心力足以克服物料与叶片之间的摩擦力时物料将会沿螺旋叶片抛向输送机内壁。
        基于动量定律分析，如果物料颗粒速度足够大那么在输送机内壁产生的压力以及与内壁之间的摩擦力将足以克服物料颗粒以自身重力为主的下滑力，由于螺旋叶片的持续推动，物料得以继续克服自身与螺旋叶片以及输送机内壁的产生的摩擦阻力，以一个略低于螺旋叶片转速的速度旋转上升，直至出料口卸载。
