带式输送机头架实体模型的建立

[ 作者:宏源科技 日期:2017-08-25 ]

        本次分析的带式输送机头架,主要是由钢板和槽钢经过焊接以及螺栓联接等方法连接而成。
        其受力比较复杂,尤其是在输送机起制动过程以及输送带跑偏情况下,其载荷分布更为复杂。
        所以对其搭建模型时要尽量保持其原有结构,这样可以最大限度地将其在实际中的受载情况表现清楚。
        当然有一些模型的部分在不影响加载方式和位置时可以将其简化。
        实体模型的建立具体操作步骤包括:草图的绘制,在草图绘制过程中规定各项尺寸。
        特征的拉伸,在第一步草图绘制的基础上对其进行实体特征的拉伸。

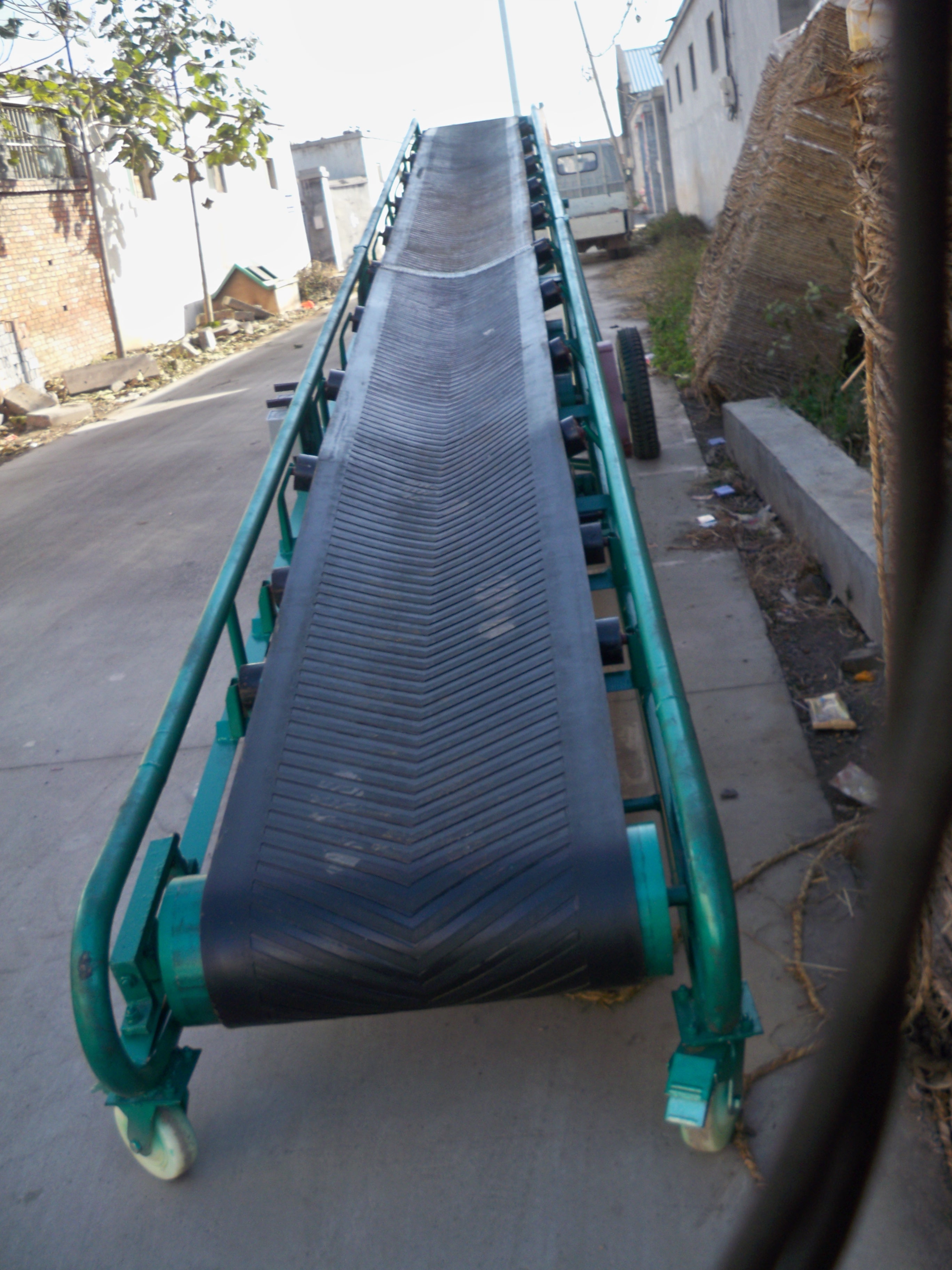

带式输送机
        特征的拉伸切除,在上一步骤中建立的实体模型中有一些是不符合模型要求的,利用该功能将不需要的地方切除掉。
        镜像,SolidWorks中该功能的设置,对于对称结构的建模是十分方便的,镜像包括草图镜像功能和实体特征镜像。
        在实体建模过程中只需对称结构的二分之一进行模型的建立,利用镜像就可以得到完整的结构模型。
        分割线,在载荷加载过程中,考虑到头架的实际受力情况,我们必须将一个完整的面利用分割线分割为几个面。
        在其中的一个面进行添加载荷,例如,支柱安装滚筒轴承座的面,利用分割线将其分割出与轴承座接触的面。
        只在该面进行载荷的加载,这样与实际情况下支柱的受力是十分相近的。
