![](/static/upload/allimg/230228/1-23022PS609616.jpg)

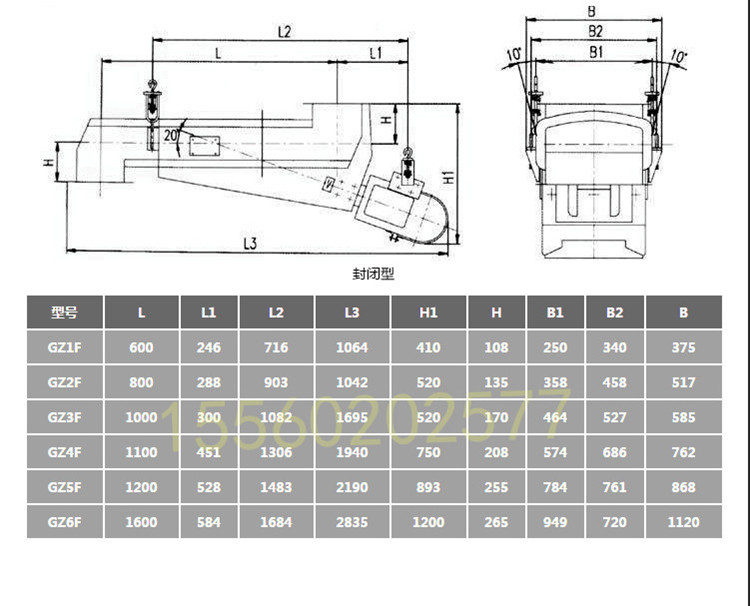

电磁振动给料机结构:
电磁振动给料机从结构上主要分为直线料槽往复式(简称直槽式) 和螺旋料槽扭动式(简称圆盘式)两类,两者的工作原理基本相同。
1、直槽式一般用于不需定向整理的粉、粒状物料的给料,或用于对物料进行清洗、筛选、烘干、加热或冷却的操作机;
2、圆盘式一般用于需要定向整理的物料的给料, 多用于具有一定形状和尺寸的物料传输的场合。主要由料槽、电磁激振器、减振器组成。激振器又由电磁铁(铁芯和线圈)、衔铁和装在两者之间的主振弹簧等构成,是产生振动的激振源,激振器的工作可以通过一定的控制装置进行控制。
3、电磁振动给料机结构简单,操作方便,不需润化,耗电量小;可以均匀地调节给矿量;因此已得到广泛应用。一般用于松散物料。根据设备性能要求,配置设计时应尽量减少物料对槽体的压力,按制造厂要求,仓料的有效排口不得大于槽宽的四分之一,物料的流动速度控制在6-18m/min.对给料量较大的物料,料仓底部排料处 应设置足够高度的拦矿板; 为不影响给料机的性能,拦矿板不得固定在槽体上。为使料仓能顺利排出。
![](/static/upload/allimg/230228/1-23022PS6434V.jpg)
![](/static/upload/allimg/230228/1-23022PS6434V.jpg)
电磁振动给料机是一个较为完整的双质点定向强迫振动的弹性系统, 整个系统工作在低临界共振状态,主要利用电磁激振器驱动槽体以一定的倾角做往复振动,使物料沿槽移动。在交流电的正半周,脉动电流流过线圈,在铁芯和衔铁之间产生一脉动电磁吸力,使槽体向后运动,激振器的主弹簧发生变形,储存势能;在负半周期内,线圈中无电流通过,电磁力消失,衔铁在弹簧力的作用下与电磁铁分开,使料槽向前运动,这样料槽就以交流电源的频率,连续地进行往复振动。

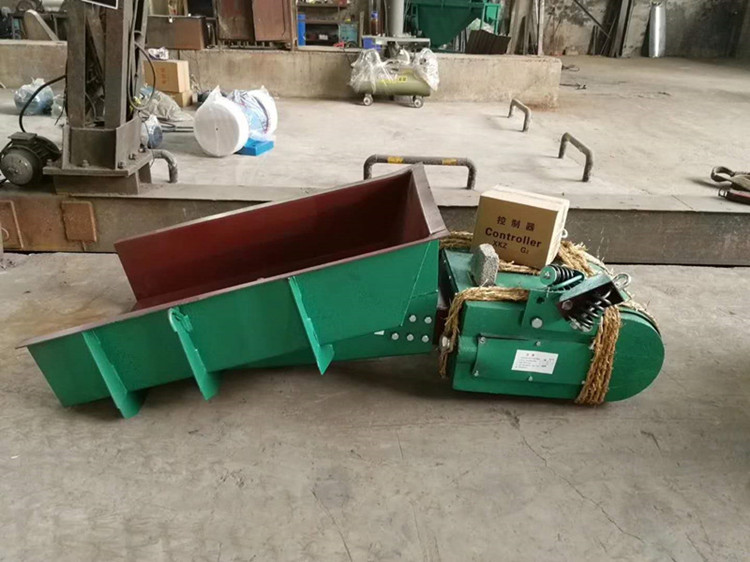

电磁振动给料机的特点
![](/static/upload/allimg/230228/1-23022PSF92N.jpg)
![](/static/upload/allimg/230228/1-23022PSF92N.jpg)
