环链离心斗式提升机

环链离心斗式提升机

【产品类别】输送机

【性能评测】★★★★★

【产品简介】详细介绍: HL型环链离心斗式 提升机 产品概述: HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m。其

详细介绍:
HL型环链离心斗式提升机产品概述:
    HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m。其特点为,结构简单,运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250℃。
HL型环链离心斗式提升机主要特点:
   1.运行平稳、输送效率高。
   2.料斗形式多,应优先选用。
   3.适应性强、安装维修方便、寿命长。
   4.整机体积小、转速高、确保快速均匀输送。
HL型环链离心斗式提升机工作原理:
    我公司生产的HL型环链离心斗式提升机由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成(见下图)。本提升机的料斗为间断式布置,利用“掏取法”进行装载,“离心投料法”卸料。本提升机的牵引机构是两根环形链条。
HL型环链离心斗式提升机制法和装法:
    1、按料斗形状分为两种:S制法--带有深圆底形料斗;Q制法--带有浅圆底形料斗。
    2、按上部区段卸料口的形式分为两种:X1 制法--带有倾斜法兰的卸料口;X2 制法--带有水平法兰的卸料口。
    3、按下部区段进料口的形式分为两种:J1 制法--进料口的斜面与水平面成45度角;J2 制法--进料口的斜面与水平面成60度角。
    4、按中间机壳侧面检视门的位置分为四种:K1 制法--中间机壳侧面带有下端左检视门;K2 制法--中间机壳侧面带有下端右检视门;K3 制法--中间机壳侧面带有上端左检视门;K4 制法--中间机壳侧面带有上端右检视门。
    5、按中间机壳端面检视门的位置分为两种:Z1 制法--中间机壳端面带有下端检视门;Z2 制法--中间机壳端面带有上端检视门。
    6、按传动装置对提升机的相对位置分为两种:左装--传动装置在左侧;右装--传动装置在右侧。

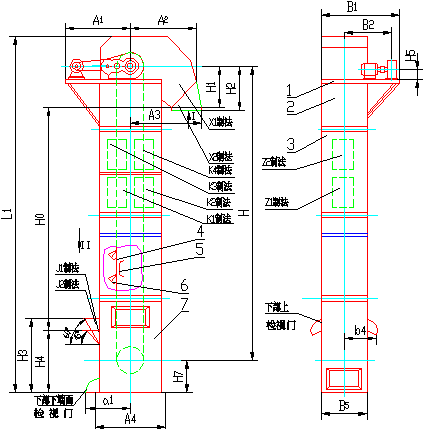

HL型环链离心斗式提升机外形示意图:
提升机
HL型环链离心斗式提升机技术参数表:
项 目
提 升 机 型 号
HL300
HL400
S制法
Q制法
S制法
Q制法
输送能力,平方米/小时
28 16
47.2
30
料斗容量,升
5.2 4.4 10.5 10
斗距,毫米
500
500
600 600
运行部分(料斗牵引链条)
公斤/米
24.8
24
29.2

28.3
牵引链条
型式
锻造环形链
圆钢直径(毫米) 18 18
节距 (毫米) 50 50
破断强度(公斤) 12800 12800
料斗运动速度(米/秒)
1.25
1.25
传动链条轴转数(转/分)
37.5
37.5
输送物料的散状比重
H,米
N,千瓦
H,米
N,千瓦
H,米
N,千瓦
H,米
N,千瓦
0.8
59 6.35 64 4.36 30 7 33 6.3
1.0
52 7.55 60 5.12 27 7.6 30 7
1.25
41 8.7 49 5.3 23 8 26 7.6
1.6
31 9.7 39 5.3 18.5 8.4 22 8.2
2.0
24 9.7 29 5.35 15 8.6 18 8.4
传动装置制法 C1 C2 C3 C4 C1 C2
圆柱齿轮减速机 传动装置右装 JZQ400—IV—3U JZQ400—IV—3U
传动装置左装 JZQ400—IV—4Y JZQ400—IV—4Y
电动机型号 Y132M2—6 Y160M—6 Y160L—6 Y160M—6 Y160L—6
传动装置功率(千瓦) 5.5 7.5 7.5 7.5 7.5 7.5
棘轮制动装置(齿轮X模数) 6X18 6X18 8X15 8X15 6X18 8X15
传动装置重量(公斤) 628 702 870 885 902 917
物料的最大块度(毫米)
25
35
45
55
斗式提升机种类分类:
    斗式提升机作为一种常用的提升设备,在得到广泛应用的同时,根据不同行业的要求也有着非常清楚的分类,按照传动结构可以分为:
(1).TD系列斗式提升机:
    TD系列斗式提升机是一种国家标准的斗式提升机,该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料,两者没有本质的区别,D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来,其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号.
(2).TH系列斗式提升机:
    TH系列斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升粉体和小颗粒及小块状物料,区别于TD系列斗式提升机,其提升量更大、运转效率更高。其常用于较大比重物料的提升。
(3).NE系列斗式提升机:
    NE系列斗式提升机是一种新型的斗式提升机,其采用板链传动,区别于老型号TB系列板链斗式提升机,其命名方式采用提升量命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升效率,根据提升速度不同还分有NSE型号及高速板链斗式提升机。
(4).TB系列斗式提升机:
    TB系列斗式提升机是一种较老型号的斗式提升机,其传动部分采用板链传动,现已经被NE系列斗式提升机产品替代。
(5).TG系列斗式提升机:
    TG系列斗式提升机是一种加强型胶带斗式提升机,区别于TD系列斗式提升机,TG系列斗式提升机采用钢丝胶带作为传动带,具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上,又被称呼为粮食专用斗式提升机。
(6).其它型号斗式提升机:
    常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等,其均为以上型号的不同叫法和演变形式。
★我公司可根据用户需要设计制造特殊型号规格的斗式提升机。
★我公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准。
