圆管带式输送机的组成及特点

圆管带式输送机的组成及特点

        圆管带式输送机的组成圆管螺旋输送机是在通用带式输送机的基础上发展起来的一种新型带式输送机, 它靠摩擦驱动, 并利用按一定间距布置的正多边形 (一般为正六边形 )托辊组强制输送带卷成圆管形。物料从尾部加料漏斗处进入加料段, 螺旋输送机输送带由平形变为 U形, 再经过渡段逐渐变为圆管形, 把物料包住密闭运行。

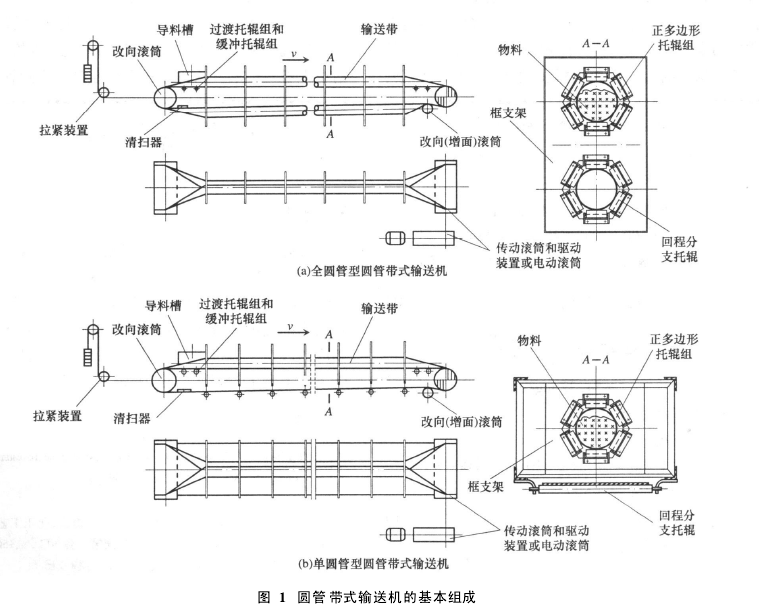

        输送到头部过渡段时, 圆管形输送带由 U 形渐渐展成平形, 把物料卸掉。承载、回程分支输送带均可形成圆管运行, 或使回程分支以平形运行, 其基本组成如图 1所示。

        圆管带式输送机的特点圆管带式输送机是众多封闭式带式输送机中开发最早、发展最快的, 且其使用数量也是目前最多的。目前在世界各地共有近 1 100台圆管带式输送机在各行业部门使用。目前运行中的圆管带式输送机主要技术参数的/ 世界之最0见表1, 部分国产圆管带式输送机的主要技术参数见表 2。
